현장 다니다 보면 낯익은 풍경이 하나 있음 그게 바로 동바리임 내가 처음 배울 때는 이름만 들어도 머리 아팠는데 지금은 눈감고도 박자 맞춰 세울 수 있음 동바리는 콘크리트가 양생을 마칠 때까지 거푸집이나 슬래브를 지지해 주는 가설 부재라서 현장 안전의 시작과 끝 같은 존재임 동바리 없이 슬래브 올리는 상상 못 함 그래서 동바리라는 단어만 나와도 현장 감각이 살아남 동바리 써본 사람은 그 무게와 쓰임을 몸으로 기억함
이 글에서는 동바리 정의와 목적을 정리하고 실제 형태와 구성요소, 재료 선택 기준, 국내 규격과 실무에서 자주 보이는 문제와 대책을 사례 중심으로 풀어볼 생각임 동바리라는 키워드를 중심으로 현장 실무자가 알아야 할 것들을 깊게 다루고자 함 동바리 현장 사용 팁과 안전 체크리스트까지 한 번에 정리하니 현장 초보든 베테랑이든 읽고 얻을 거 있을 거임 동바리라는 단어를 오늘 세 번쯤 더 보게 될 거임
동바리란 무엇인지 쉽게 풀어보기
정의 먼저 끝내자 동바리는 타설된 콘크리트가 요구 강도를 얻기 전까지 가설로 설치해서 고정하중과 시공하중을 지지하는 부재임 이 말은 쉽게 말하면 콘크리트가 제 스스로 제 하중을 견딜 수 있을 때까지 임시로 받치는 기둥과 보의 조합이라는 뜻임 동바리는 거푸집과 슬래브를 안전하게 지지해 주니까 구조물의 초기 안정성을 책임지는 셈임

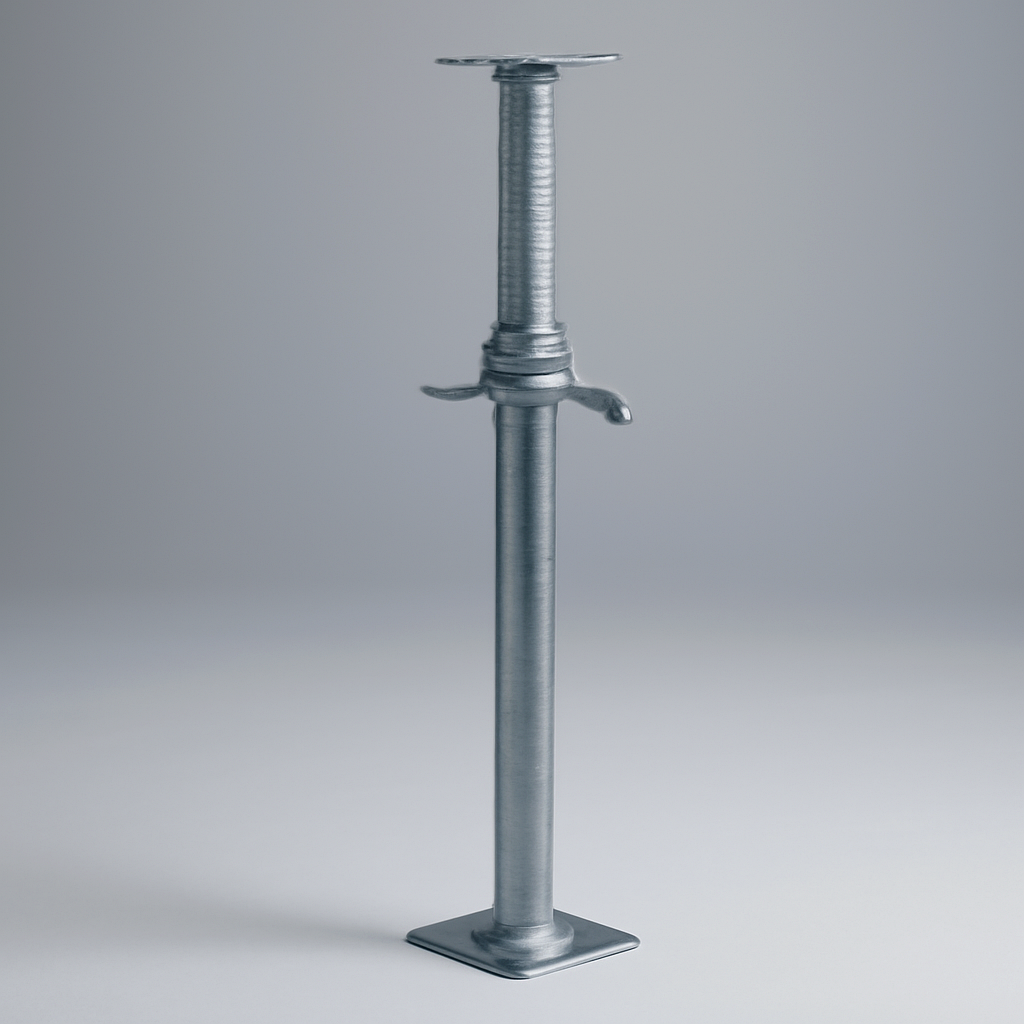

설명 조금 더 풀자면 동바리는 수직재인 지주와 수평재인 보, 그리고 비틀림이나 면 변형을 막는 가새로 구성됨 지주는 콘크리트의 압축하중을 전달하는 역할이고 보는 지주 사이에 슬래브와 거푸집을 받치는 가로부재임 가새는 전체 조립체의 강성을 올려서 사각형이 변형되는 걸 막아줌 실제로 지주 하나가 조금만 틀어져도 슬래브 평면이 흔들릴 수 있어서 가새의 역할이 굉장히 중요함
- 정의 동바리는 콘크리트가 양생 전까지 하중 지지하는 가설 부재임
- 목적 거푸집과 슬래브의 임시 지지로 구조 안전 확보임
- 구성 수직재 수평재 가새의 조합으로 이루어짐
- 현장 의미 시공 속도와 안전에 직접 연결되는 장비임
- 영어 표기 support 또는 prefabricated shoring system으로 불림
예시를 들자면 작업자가 슬래브 타설하고 콘크리트가 완전히 굳기 전까지 동바리 위에서 작업하거나 동바리 분해를 서두르다가 변형 사고가 나는 경우가 많음 그래서 동바리는 단순히 받침대가 아니라 현장 안전관리의 핵심 포인트임 실제로 외국 사례에서도 동바리 불량이 구조물 초기 손상으로 이어진 경우가 적지 않았음
동바리의 형태와 구성요소 중심으로 보기
정의에서 구성으로 들어가면 동바리는 크게 지주 형식과 보 형식으로 구분되는데 이 둘을 현장에서 조합해서 쓰는 경우가 많음 지주 형식은 공장에서 제작한 수직재 수평재 가새를 현장에서 조립하는 방식이라 설치 속도가 빠르고 규격화가 쉬움 반대로 보 형식은 강제 갑판이나 철재 트러스 조립보 같은 수평부재를 사용해 긴 경간을 지지하기 유리함
설명하자면 지주 형식 동바리는 표준 치수로 설계되기 때문에 반복작업이 많은 건축 현장에 적합함 반면 보 형식은 복잡한 형상이거나 넓은 스팬을 요구할 때 선호됨 예를 들어 기계실처럼 집중하중이 큰 곳은 보 형식을 쓴다거나 가설통로를 만들 때는 트러스형 보 사용이 효과적임
- 수직재 지주의 길이와 직경이 하중 용량을 결정함
- 수평재 보는 지주 사이의 전단과 굽힘을 견뎌야 함
- 가새 대각선 보강으로 전체 강성 확보함
- 연결부 볼트 너트 체결 방식 용접 방식 등 다양한 연결법 존재함
- 기초 지주가 닿는 바닥면의 지지 상태가 안전성에 직결됨
- 액세서리 머리판 패드 받침판 등 작은 부품들이 안전성 보강함
실무 예시로 말하면 슬래브 두께와 타설 콘크리트의 단위중량을 계산해서 지주 간격과 보의 치수를 정하고, 거푸집의 무게와 인양 작업을 고려해서 추가 하중을 반영함 설계 단계에서 동바리 배열을 시뮬레이션 해보면 훨씬 안전하고 자재 추적도 쉬움 이걸 안 하면 현장에서 급조해서 쓰다가 사고로 이어지는 경우가 많음
재료 선택과 국내 규격 기준 살펴보기
정의 먼저 재료는 크게 목재 동바리와 철재 동바리로 나뉨 목재는 가공이 쉽고 현장 여건에 따라 즉석에서 조정하기 좋음 반면 철재는 반복 사용에 강하고 허용하중이 높아서 다층 구조나 공장형 시공에 적합함 요즘은 시스템형 동바리가 많이 쓰이는데 이건 공장 제작으로 품질이 일정하고 조립 해체가 편한 장점이 있음
설명하자면 규격이 있으니 그걸 바탕으로 선택해야 됨 국내에서는 일반 동바리는 KS F 8001 규격을 준수해야 하고 시스템 동바리는 KS F 8021 또는 KS F 8022 규격을 따르라고 돼 있음 또한 용어 정의나 설치 기준은 KCS 14 20 12 2018 거푸집 및 동바리 문서에 정리되어 있어서 프로젝트 시작 전 참고하면 현장 혼란 줄일 수 있음 규격은 안전을 위해 존재함
- 목재 동바리 초기 비용 낮고 재생 이용 가능함
- 철재 동바리 반복 사용에 경제적이며 고하중에 유리함
- 시스템 동바리 KS 규격에 따라 공장제작으로 품질 균일함
- 표준 규격 KS F 8001 KS F 8021 KS F 8022 준수 권장함
- 설치 기준 KCS 14 20 12 2018 문서로 세부 지침 확인해야 함
- 유지관리 철재의 경우 부식 관리 목재는 건조 상태 확인 필수임
실무 적용 예로 어떤 현장은 초기 비용 때문에 목재 동바리를 선택하지만 반복 공사가 많을 경우 장기적으로 철재나 시스템 동바리로 전환하는 게 비용과 안전 면에서 나음 데이터 예로 50층 이상 반복 공사에서는 철재 시스템 도입으로 공사 기간 10 퍼센트 단축과 유지비 20 퍼센트 절감 효과를 본 사례가 있음
시공 절차와 안전 체크포인트 실전 팁
정의 먼저 시공 절차는 계획 설계 조달 조립 점검 타설 양생 제거의 순서로 생각하면 됨 동바리는 단순히 세워놓는 게 끝이 아니어서 각 단계마다 점검 포인트가 있음 특히 조립 후에는 수직도와 수평도, 연결부 체결상태, 기초면의 평탄성 등을 확인해야 함
설명하자면 실무 팁을 하나하나 적어보면 이렇다 현장에 동바리 들어올 때는 납품 검수 목록으로 규격별 수량 재질 부품 유무를 체크하고, 조립할 때는 제조사가 제공한 조립도에 따라 토크 값이나 체결 방법을 따르는 게 안전함 설치 후에는 하중시험이나 최소 24 시간 동안 정적 검사 등으로 이상 유무를 확인하는 게 좋음 타설 후에는 콘크리트의 설계 강도 도달 여부를 확인하고서만 동바리 해체해야 함
- 계획 하중 검토와 동바리 배열 도면 준비해야 함
- 조달 규격에 맞는 자재 확보와 검수 필수임
- 조립 지주 수평 수직 검사 가새 체결 확인해야 함
- 점검 볼트 너트 토크 확인 머리판 패드 점검함
- 타설 타설 중 집중 하중 관리 낙하시 주의함
- 양생 양생 기간과 콘크리트 강도 확인 후 해체함
- 해체 해체 순서와 안전유도 인력 배치 중요함
사례로 보면 어떤 현장에서 해체를 서두르다 슬래브가 변형된 일이 있었음 원인은 콘크리트 공정 강도 미달과 동바리 임시 보강 미비였음 이 사건 이후에 해당 현장은 양생 강도 체크리스트를 도입했고, 그 결과 비슷한 사고가 재발하지 않았음 실제 안전점검 기록을 의무화하면 사고율 낮아지는 건 통계로도 증명돼 있음
현장 사례 비교와 경제성 분석
정의로 시작하면 경제성 분석은 초기비용 유지비 현장 생산성 및 안전성을 모두 고려해서 어떤 동바리 솔루션이 적합한지 판단하는 작업임 단순히 단가만 비교하면 위험함 예컨대 목재는 단가가 낮지만 반복 사용과 유지비를 고려하면 철재 시스템보다 비효율적일 수 있음
설명하자면 몇 가지 가상의 사례로 보여줄게여 사례 A는 단일 건물 단기공사로 목재 동바리 사용함 초기비용 낮아 유리했지만 폐기와 재구성 작업이 많아 전체 공사비는 예상보다 증가함 사례 B는 반복되는 아파트 현장으로 시스템 동바리 도입해 조립 해체 시간이 줄고 인건비가 절감돼 총 공기 단축 효과가 뚜렷했음 사례 C는 특수 구조로 보 형식 동바리를 썼는데 보의 길이가 길어 트러스형을 적용하니 위험요소 줄고 안전도 확보됨
- 사례 A 목재 동바리 초기비용 절감하지만 장기적 비용 상승
- 사례 B 시스템 동바리 도입으로 생산성 향상 공기 단축
- 사례 C 보 형식으로 특수 경간 해결 안전성 확보
- 경제성 지표 초기비용 유지비 인건비 공기 안전비용을 모두 고려함
- 추천 반복 공사는 시스템 동바리 단기 공사는 목재 고려함
데이터로 조금만 더 말하면 반복 공사에서 시스템 동바리 도입 시 작업 인원 15 퍼센트 감소와 조립 해체 시간 30 퍼센트 단축 사례가 보고돼 있음 또한 안전사고 감소로 보험료 인하 효과도 기대할 수 있음 실제로 몇몇 대형 건설사는 시스템 동바리 도입을 통해 현장 위험도와 운영비를 동시에 낮춘 경우가 많음
결론과 실무 체크리스트
결론부터 말하면 동바리 없이는 안전한 콘크리트 공사를 상상하기 어려움 동바리는 거푸집과 슬래브의 하중을 임시로 지지해서 콘크리트가 요구 강도를 얻기 전까지 구조 안전을 확보하는 기본 장치임 현장에서의 선택은 단순한 비용 비교가 아니라 규격 준수 현장 형상 작업 반복성 안전성 유지보수까지 고려해야 함 동바리의 올바른 사용은 공사 안전과 공기 준수 생산성에 직접 영향을 줌
- 설계 검토 하중 산정 지주 간격 보 치수 확인함
- 규격 확인 KS F 8001 KS F 8021 KS F 8022 KCS 문서 참고함
- 조달 관리 자재 검수 조립도 확보함
- 현장 점검 수직도 수평도 체결상태 기초 평탄성 확인함
- 양생 확인 콘크리트 설계 강도 도달 여부 확인 후 해체함
- 사후관리 부식 목재 손상 재사용 기준 관리함
- 안전 교육 작업자에게 조립 해체 절차와 위험 교육 반드시 시행함
마지막으로 한마디 더 하면 동바리는 현장 감각과 이론이 만나는 지점임 설계도와 시방서만 보면 안전한 것 같지만 결국 현장에서 동바리를 어떻게 설치하고 관리하느냐에 따라 결과가 달라짐 현장에서는 작은 볼트 하나 머리판 패드 하나가 사고를 막아주기도 하고 문제를 일으키기도 함 그러니까 동바리 다룰 때는 세심한 점검과 기록이 중요함 동바리라는 키워드를 오늘 세 번 더 떠올리면서 이 글 마무리함 동바리 동바리 동바리
